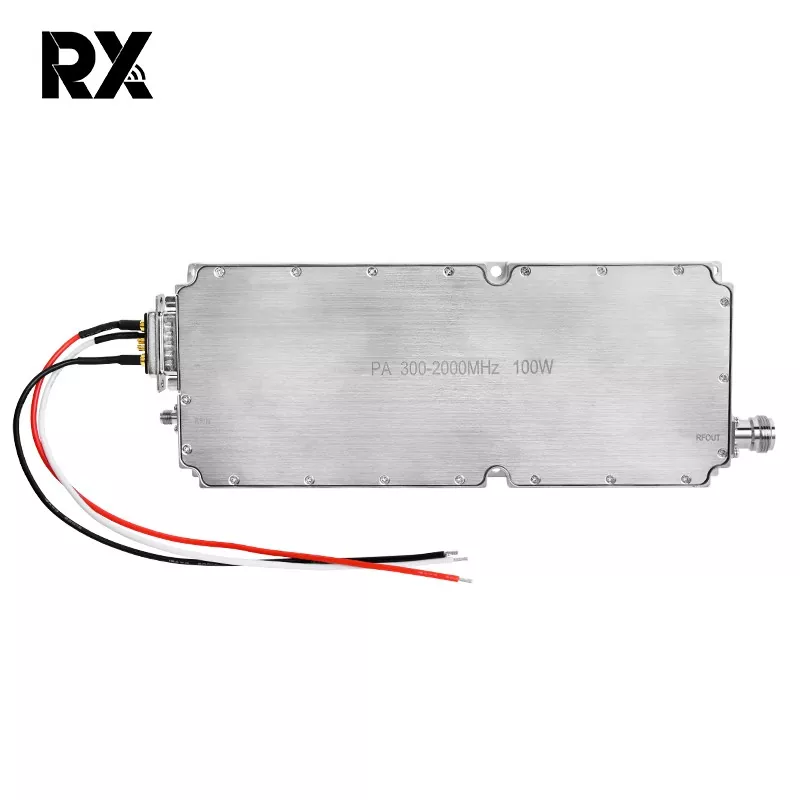

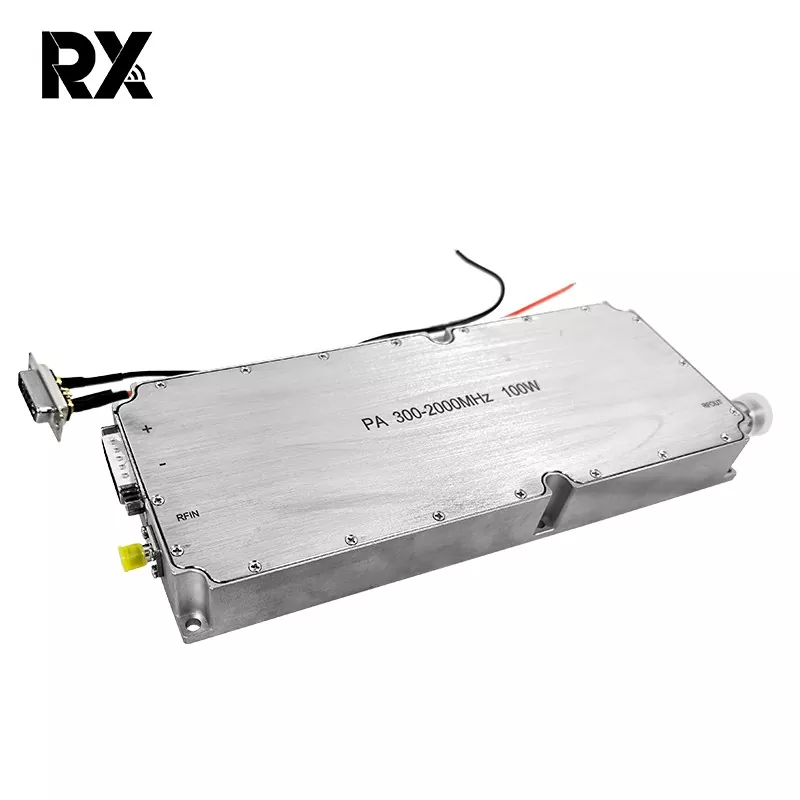

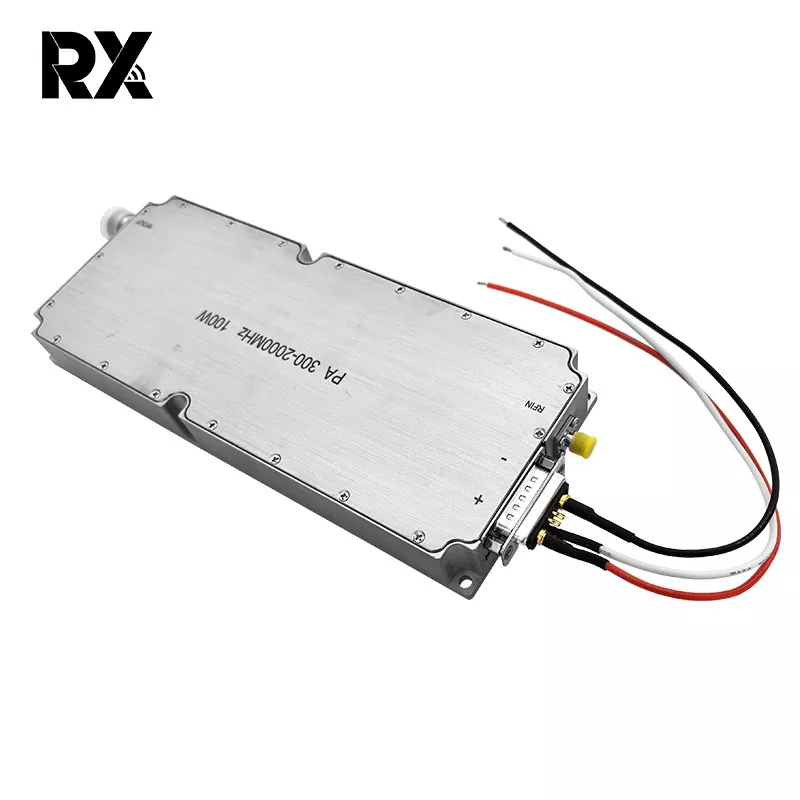

100W RF effektförstärkarmodul 300 -2000MHz 32V 8A hög förstärkning

100W RF Power Amplifier Module är en högeffekts förstärkarmodul designad speciellt för professionella RF-system. Den täcker ett ultrabrett driftsfrekvensband på 300-2000MHz, och den kan stödja 32V DC-strömförsörjning och har en märkström på 8A. 100W RF-effektförstärkarmodul 300-2000MHz 32V 8A High Gain kan effektivt lösa strömproblemet vid RF-signalöverföring och används ofta inom trådlös kommunikation, RF-testning, industriell kontroll och andra områden.

Skicka förfrågan

Produktbeskrivning

Denna modul har 100W hög effekt, 300-2000MHz brett frekvensband och tillförlitlighet av industriell kvalitet. 100W RF-effektförstärkarmodul 300-2000MHz 32V 8A High Gain kan inte bara lösa kärnsmärtan av "svaga signaler kan inte överföras över långa avstånd", utan också anpassa sig till behoven hos RF-system i flera scenarier.

Produktspecifikation

Inga.	Beskrivning	Symbol	Min	Typ		Max	Enhet	Anmärkning
1.	Driftsfrekvens	BW	300			2000	MHz
2.	Ingångseffekt	Stift		2			dBm
3.	Uteffekt CW	Psat	49	50.5			dBm	Kontinuerlig våg
4.	Power Gain	Gp		48.5			dBm	@ Pin=2 dBm
5.	Power Gain Flatness	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Ingångsförlust	S11		-15			dB
7.	Driftspänning	Vdc	28	32		32	V
8.	Aktuell förbrukning	A		8		11	A	@ Pout＞80W
9.	RF-kontaktingång		SMA, hona

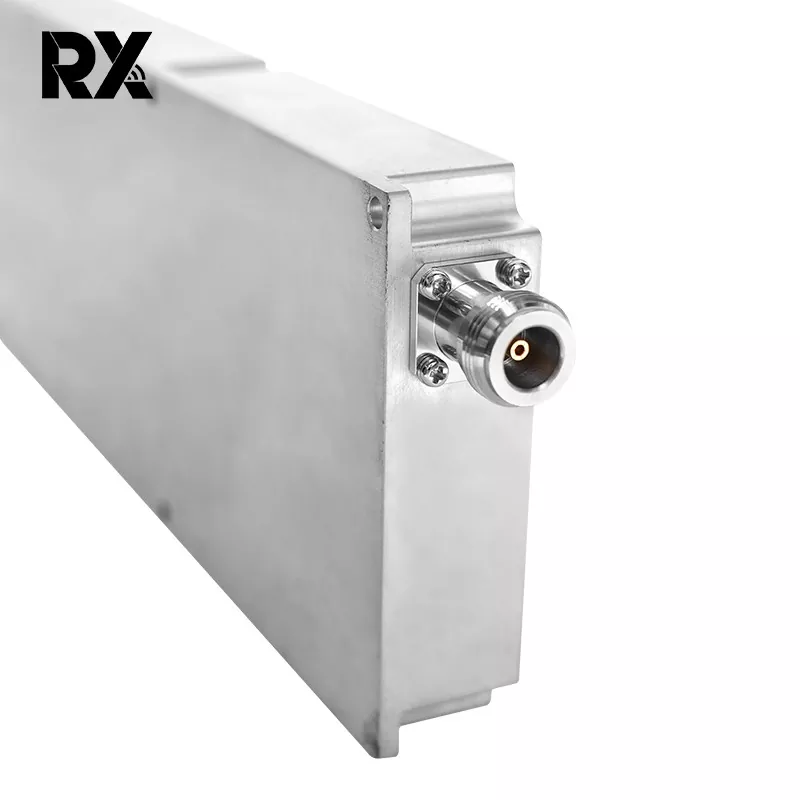

10.	LängdBreddHöjd		N- Kvinna
@ Pout＞80W	Vikt		0.95				Kg

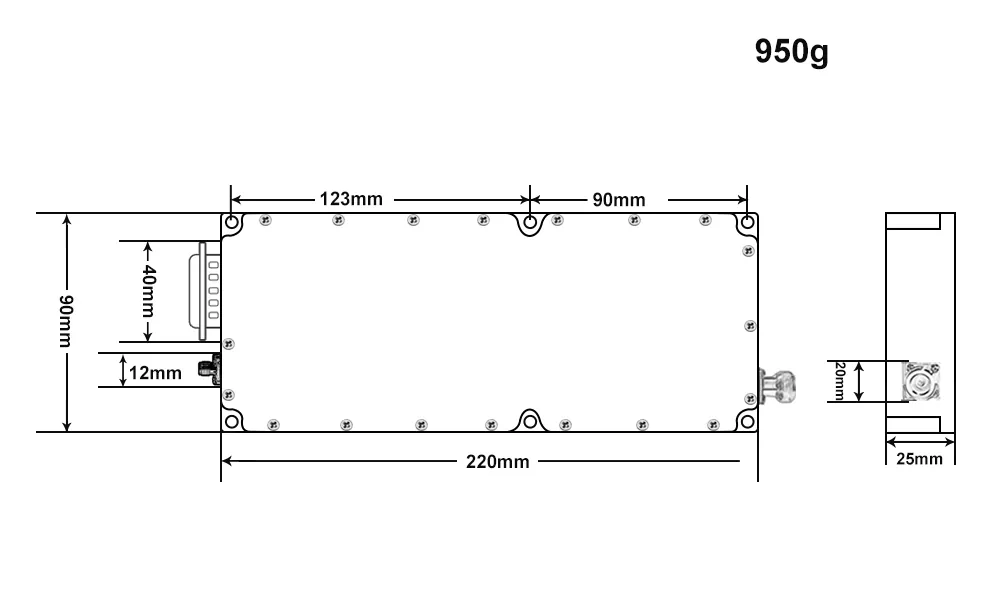

12.	LängdBreddHöjd		2209025			mm
13.	Max ingångseffekt	PinMax	≤10			dBm

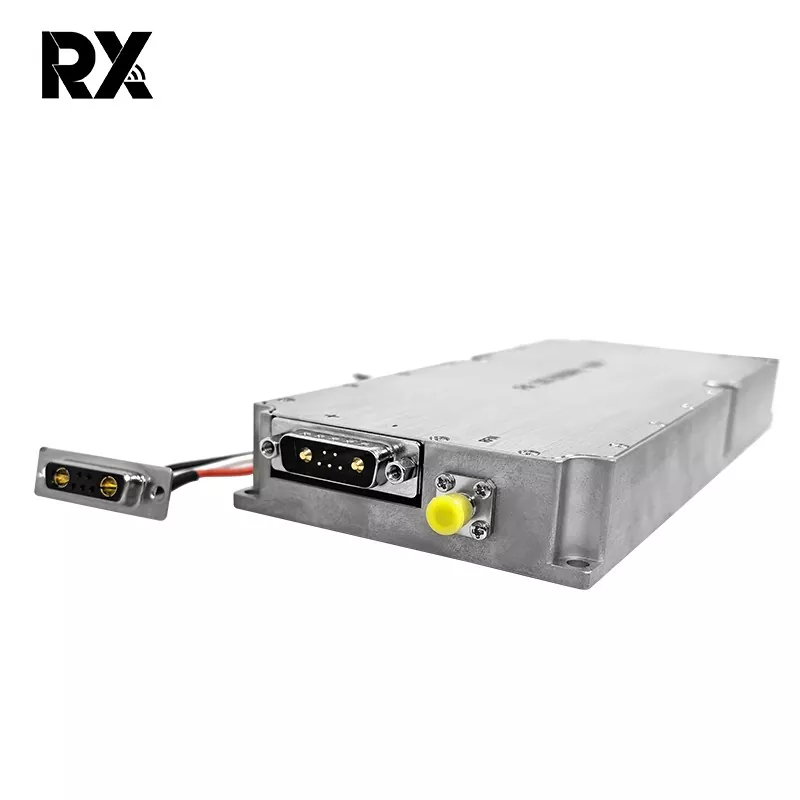

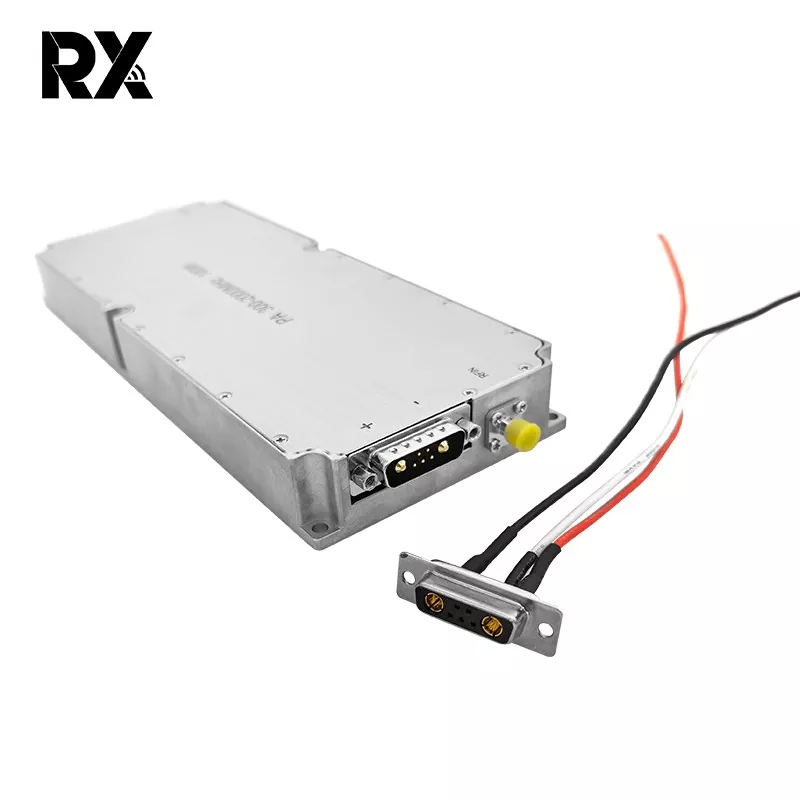

14.	Gränssnittsdefinition (7W2 hona)	VDD	A1		28V likström
		GND	A2		Jord
		Överströmsskydd	1		Normal drift: 0V Överströmsskydd:+5V			Överströmsskydd@25A
		Övertemperaturskydd	2		Normal drift: 0V Övertemperaturskydd: +5V			Övertemperatur
		Aktivera	3		5V~Vdd:ON 0V:AV			skydd @100℃
		GND	4		Jord
		Ange	5		Normal drift: 0V Tillståndsskydd:+5V
