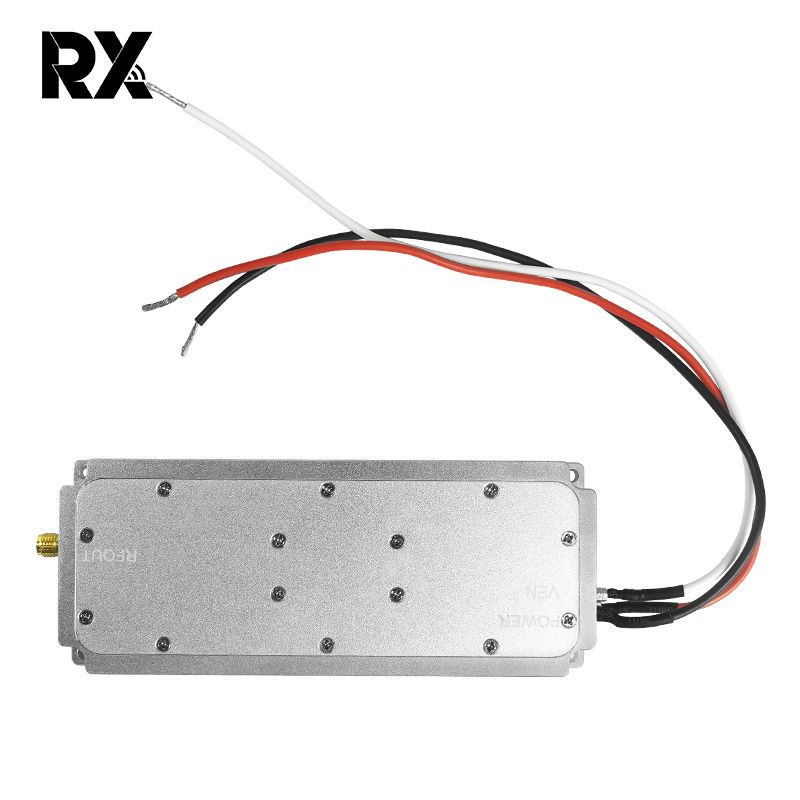

Shenzhen Texin Electronics Co., Ltd är fokuserat på forskning och utveckling, produktion och försäljning av trådlös kommunikationsteknik sedan det etablerades. Produktlinjen inkluderar mobilkommunikation 2G/3G/4G/5G anti-signalkälla och GPS, WIFI anti-modul för trådlös signal, såväl som smart utrustningshantering av Lora systemplattform. Vi tillhandahåller stabil och pålitlig, god skalbarhet och anpassad produkt för våra kunder med professionell teknik och utmärkt service.FPV-antisignalkälla är en produkt av FPV-antimodul som är undersökt och utvecklad av Texin Electronics. Denna modul använder FPGA-logikchip som huvudkontroll, kombinerat med den utmärkta stabila frekvensen för låst frekvens VOC, för att skapa signalmodulen mot FPV-modulering. Den digitala signalen genereras av det inre av FPGA, som moduleras på en signalbärvåg med VCO-oscillationsfrekvens, reaktionsprocessen för signalen som matas ut till förstärkaren och sedan sänds till antennen.
Shenzhen Texin Electronics Co., Ltd är fokuserat på forskning och utveckling, produktion och försäljning av trådlös kommunikationsteknologi sedan det etablerades.
Produktlinjen inkluderar mobilkommunikation 2G/3G/4G/5G anti-signalkälla och GPS, WIFI anti-modul för trådlös signal, såväl som smart utrustningshantering av Lora systemplattform. Vi tillhandahåller stabil och pålitlig, god skalbarhet och anpassad produkt för våra kunder med professionell teknik och utmärkt service.FPV-antisignalkälla är en produkt av FPV-antimodul som har undersökts och utvecklats av Texin Electronics. Denna modul använder FPGA-logikchip som huvudkontroll, kombinerat med den utmärkta stabila frekvensen för låst frekvens VOC, för att skapa signalmodulen mot FPV-modulering. Den digitala signalen genereras av det inre av FPGA, som moduleras på en signalbärvåg med VCO-oscillationsfrekvens, reaktionsprocessen för signalen som matas ut till förstärkaren och sedan sänds till antennen.
Frekvenser som stöds: 300-1200MHz, 2,4GHz, etc.
Uteffekt: 20W
Inbyggd digital signalkälla, bekvämare att använda, hög effektivitet
Små dimensioner, underlätta användningsintegrering
Ansökningsdesign av industriell kvalitet, använd chips av industriell kvalitet, lämplig för applikationer av industriell kvalitet.
Nej. | lt | Data | Enhet |
1 | Frekvens | 5000-6000 | MHz |
2 | Testa spänning | 28 | V |
3 | Nuvarande | 1.9 | A |
4 | Produktion | 20 | W |
5 | Få | 43 | dB |
6 | Utgångsstabilitet | 1 | dB |
7 | Anslutning | SMA/Kvinna | |
8 | Utgångskontakt VSWR | ≤1,30 (Ingen ström och VNAtest) | |
9 | Strömförsörjningskabel | Röd+svart+aktiveringskabel | |
10 | Aktivera kontroll | Hög PÅ Låg Av | |
11 | Out shell Storlek | 132*53*16 | mm |
12 | Monteringshål | 46*125 | mm |
13 | Vikt | 243 | g |
14 | Arbetstemperatur | -40~+65 | ℃ |
15 | Ut skalmaterial | Aluminium | |
16 | Vibrationsbehov | Billast OK |
1. grundläggande funktion:
Den är baserad på FPV-fjärrkontrollfrekvensen för att ställa in den digitala modulerade signalparametern för antisignalkällan, modulera den till den anpassade frekvensen, antisignalkällan efter modulering som förstärks av RF och matas ut till antenn för sändning, vilket bildar en trådlös signal till anti FPV-fjärrkontrollsignalen.
2. Applikationsbeskrivning:
RF Output SMA-porten på anti-källsignalmodulen är 50Ωimpedans, ansluten till förstärkarmodulens SMA-ingångsgränssnitt, förstärkarens effektmoduls utgång är ansluten till sändningsantennen, gränssnittet och impedansen måste vara konsekventa. Modulens temperatur efter integration bör får inte överstiga arbetstemperaturen, korrekt värmeavledning.
1. Frekvensområde
Ingen antieffekt om utanför intervallet för den använda frekvensen när den anpassade frekvensen motsvarar anti FPV-fjärrkontrollsignalen.
2. Interferensavstånd och utgångskonfiguration
Interferensavståndet är relaterat till förstärkarens uteffekt. Ju större kraft, desto längre avstånd. Den bästa effekten bör också uppnås i fri miljö, vilket innebär att det inte finns något obehindrat mellan antisignalen och FPV.
