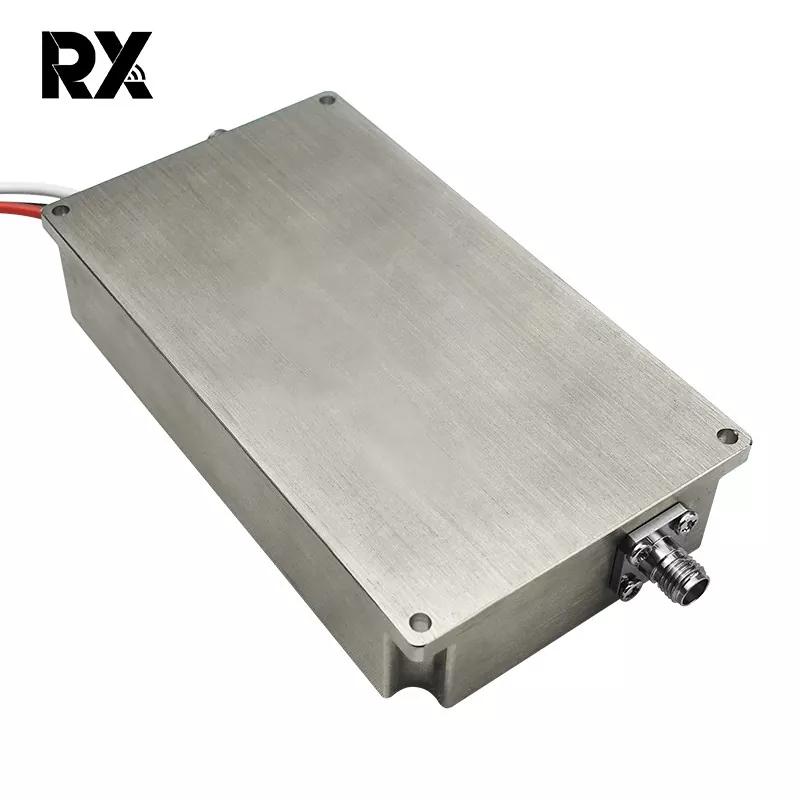

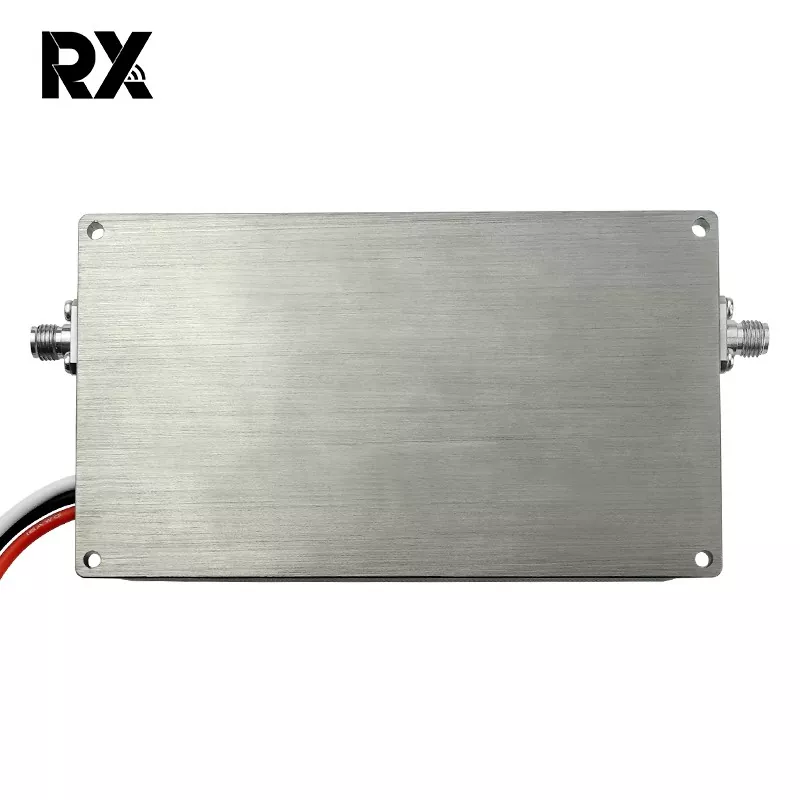

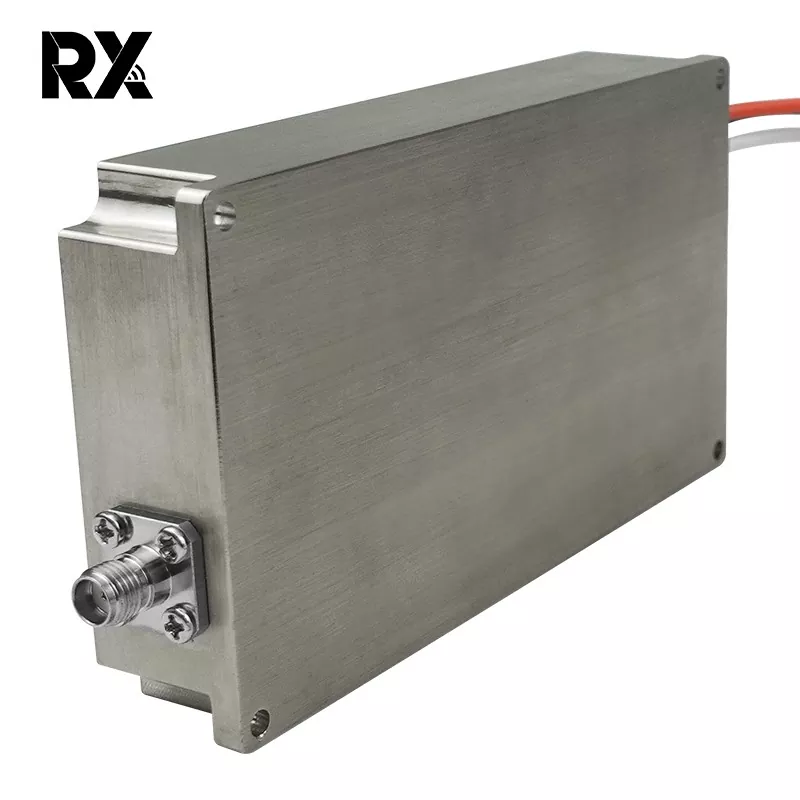

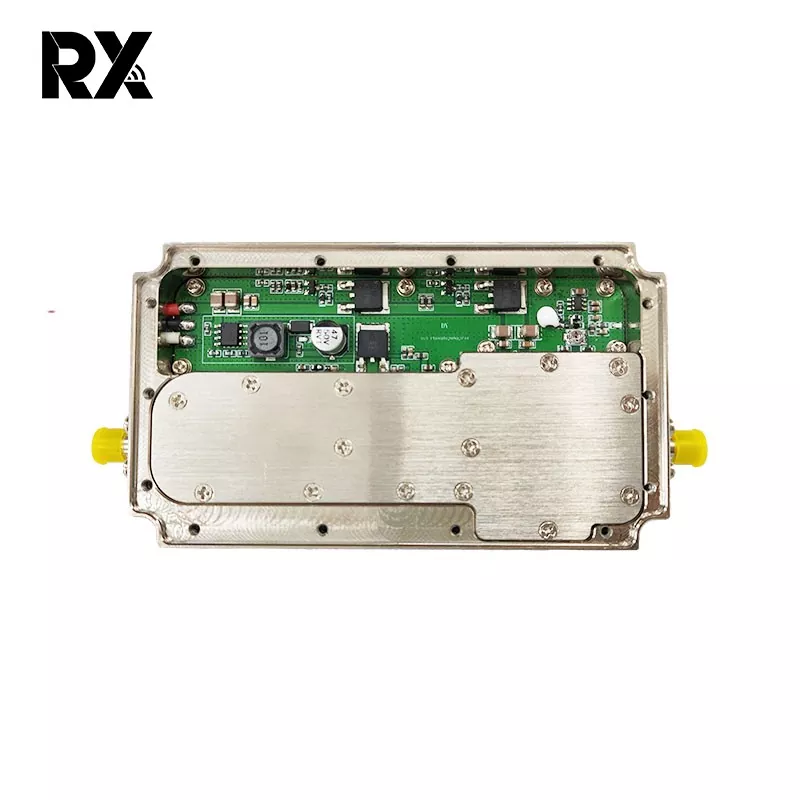

20W 500-7300MHz Ultrawideband effektförstärkare

Detta är en 20W 500-7300MHz No-signal-sourcue Ultrawideband Power Amplifier. Den spelar en avgörande roll i kraftöverföring och ledningsskydd inom systemet. Även om den inte ger förstärkning själv, kan den exakt dämpa, matcha eller isolera högeffektssignaler upp till 20W inom en ultrabred bandbredd på 500 MHz-7,3 GHz.

Skicka förfrågan

Produktbeskrivning

Huvudfördelar:

Detta 20W 500-7300 MHz effektförstärkarchip täcker 500-7300 MHz och täcker samtidigt L, S, C och en del av X-banden, vilket möjliggör flera användningsområden i ett chip. Detta minskar antalet frekvensdelare, vilket komprimerar storleken och sparar kostnader. Det underlättar växling mellan interferensband, vilket eliminerar behovet av externa signalkällor och antenner. Ett enda bredbandschip kan hantera störningar från låga frekvenser, konventionella band, till höga frekvenser.

Kärnfunktion:

I en bredbandstransceiverlänk backar den upp 20W-driveffekten som överskrider gränsen för föregående steg till en nivå som det efterföljande chippet kan hantera, vilket förhindrar att den efterföljande LNA/mixern komprimeras eller bränns ut. Tål momentan effekt ≥ 20 W. När reflekterad effekt uppstår på grund av antennfelanpassning eller öppen krets i efterföljande steg, absorberar/dämpar denna 500-7300 MHz 20W effektförstärkare den reflekterade energin för att skydda effekttransistorerna i föregående steg.

Denna effektförstärkare, insatt mellan två effektförstärkarsteg, kan minska returförlusten med 3-6 dB, minska reflektioner mellan steg, undertrycka självsvängning och förbättra isolering mellan steg.

20W 500-7300MHz ultrabredbandseffektförstärkarspecifikation（TC=25℃）

Inga.	Beskrivning	Symbol	Min	Typ		Max	Enhet	Anmärkning
1.	Driftsfrekvens	BW	500			7300	MHz
2.	Ingångseffekt	Stift		0			dBm
3.	Uteffekt CW	Psat	42.5	43		44	dBm	Kontinuerlig våg
4.	Power Gain	Gp		43			dBm	@ Pin=0 dBm
5.	Power Gain Flatness	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Ingång returförlust	S11		-15			dB
7.	Driftspänning	Vdc	24	30		36	V
8.	Aktuell förbrukning	A		2		3	A	@ Pout=10~15W

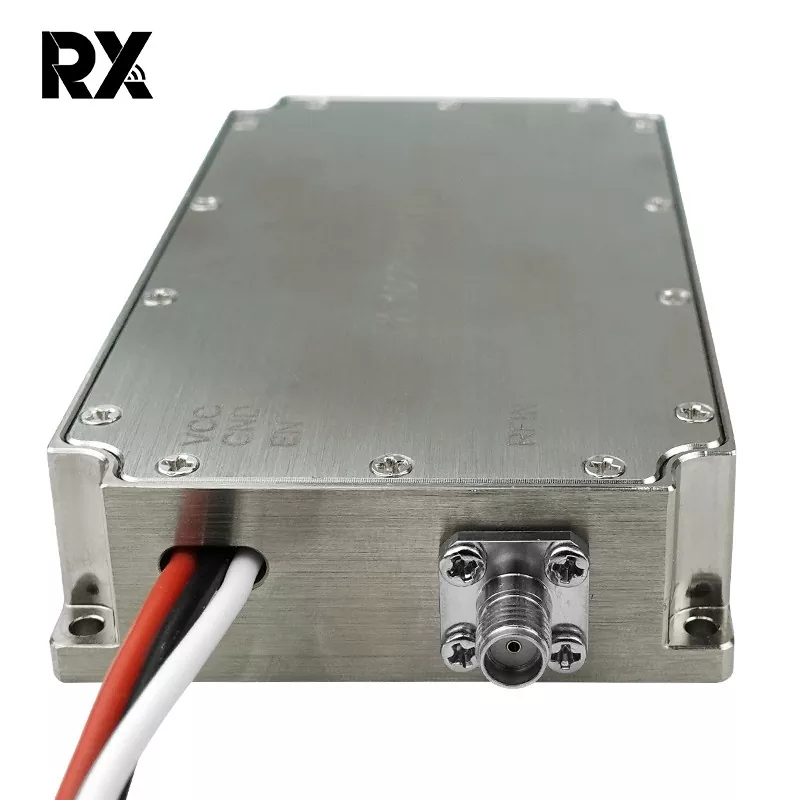

9.	RF-kontaktingång		SMA, hona
10.	RF-kontaktutgång		SMA, hona
11.	Vikt			0.278		0.3	Kg
12.	LängdBreddHöjd		1056020			mm
13.	Max ingångseffekt	PinMax	≤10			dBm

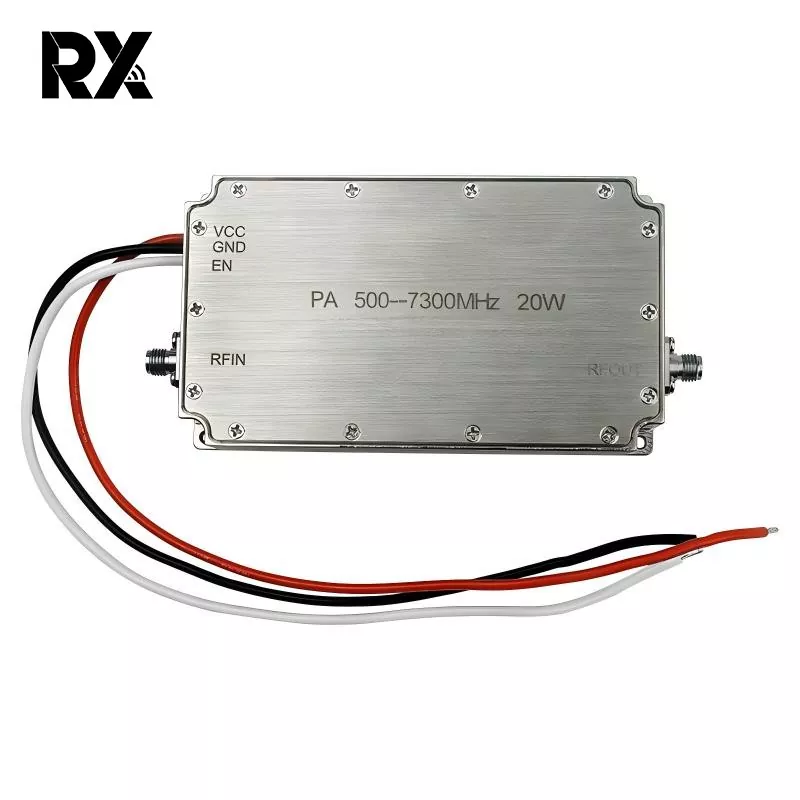

14.	Gränssnittsdefinition	VDD	A1		24V DC
		GND	A2		Jord
		Aktivera	1		5V~Vdd:ON 0V:AV
	Övergripande dimension	Notera: 1、 De övergripande måtten är endast för referens； 2、 Storleken kan på lämpligt sätt ökas eller minskas enligt kundens krav； 3、 Positionerna för ingångsgränssnittet, utgångsgränssnittet och strömförsörjningsgränssnittet kan ändras enligt kundernas faktiska behov;
	Övergripande dimension

Prestandakurvor (faktiskt uppmätta prover, 25 °C, 28 V)

Frekvens	input	24V			30V			36V
（MHz）	(dBm)	Vitlyning (dBm)	I(A)	η(%)	Vitlyning (dBm)	I(A)	η(%)	Vitlyning (dBm)	I(A)	η(%)
500	0	39.8	1.37	29,04 %	41.39	1.58	29,06 %	42.6	1.74	34,86 %
600	0	40.9	1.3	39,43 %	42.65	1.52	40,37 %	43.95	1.78	46,50 %
700	0	40.99	1.33	39,35 %	42.89	1.55	41,84 %	44.1	1.85	46,31 %
800	0	41.3	1.4	40,15 %	43.23	1.62	43,29 %	44.7	1.79	54,96 %
900	0	41.4	1.5	38,34 %	43.35	1.71	42,16 %	44.85	1.91	53,31 %
1000	0	41.4	1.52	37,84 %	43.38	1.74	41,72 %	44.87	1.94	52,73 %
1100	0	41.8	1.62	38,93 %	43.67	1.84	42,18 %	45	2.02	52,18 %
1200	0	41.88	171	0,38 %	43.6	1.92	39,77 %	44.75	2.07	48,07 %
1300	0	41.8	1.75	36,04 %	43.52	1.98	37,86 %	44.66	2.136	45,63 %
1400	0	41.76	1.69	36,97 %	43.43	1.9	38,65 %	44.63	2.059	47,01 %
1500	0	41.65	1.66	36,70 %	43.23	1.85	37,91 %	44.31	1.97	45,65 %
1600	0	42	1.71	38,62 %	43.61	1.92	39,86 %	44.6	2.038	47,17 %
1700	0	41.88	1.73	37,13 %	43.45	1.95	37,83 %	44.4	2.06	44,57 %
1800	0	41.75	1.73	36,04 %	43.34	1.98	36,33 %	44.33	2.1	43,02 %
1900	0	42	1.74	37,95 %	43.57	1.95	38,89 %	44.6	2.1	45,78 %
2000	0	42.3	1.81	39,09 %	43.96	2.06	40,27 %	44.89	2.26	45,47 %
2100	0	42.4	1.83	39,57 %	44	2.11	39,68 %	44.93	2.33	44,52 %
2200	0	42.3	1.78	39,75 %	43.84	2	40,35 %	44.82	2.24	45,15 %
2300	0	42.4	1.88	38,52 %	43.96	2.02	41,07 %	44.88	2.22	46,19 %
2400	0	42.4	2	36,20 %	44	2.16	38,76 %	44.69	2.39	41,07 %
2500	0	42.4	2.12	34,15 %	43.9	2.38	34,38 %	44.56	2.7	35,28 %
2600	0	42.2	2.15	32,16 %	43.6	2.39	31,95 %	44.1	3	28,56 %
2700	0	42.3	2.15	32,91 %	43.94	2.72	30,36 %	44.7	3.16	31,13 %
2800	0	42.2	2.04	33,90 %	43.96	2.55	32,53 %	44.83	2.96	34,24 %
2900	0	41.9	1.99	32,43 %	43.71	2.39	32,77 %	44.68	2.7	36,27 %
3000	0	42.2	1.94	35,64 %	43.97	2.25	36,96 %	45.11	2.46	43,95 %
3100	0	41.85	1.97	32,38 %	43.66	2.17	35,68 %	44.68	2.29	42,76 %
3200	0	41.95	2	32,64 %	43.7	2.3	33,97 %	44.81	2.24	45,04 %
3300	0	41.88	2.15	29,88 %	43.58	2.38	31,94 %	44.66	2.2	44,31 %
3400	0	41.74	2.18	28,53 %	43.54	2.42	31,12 %	44.64	2.3	42,18 %
3500	0	41.42	2	28,89 %	43.28	2.43	29,19 %	44.34	2.44	37,11 %
3600	0	41.22	2	27,59 %	43.17	2.44	28,35 %	44.31	2.52	35,68 %
3700	0	40.92	2	25,75 %	42.88	2.34	27,65 %	44	2.62	31,96 %
3800	0	40.79	2.17	23,03 %	42.51	2.43	24,45 %	43.63	2.52	30,51 %
3900	0	41.15	2.15	25,26 %	42.8	2.43	26,14 %	43.84	2.52	32,02 %
4000	0	41.58	2.09	28,68 %	43.1	2.41	28,24 %	44.11	2.59	33,16 %
4100	0	41.72	2.04	30,35 %	43.52	2.39	31,37 %	44.1	2.59	33,08 %
4200	0	41.8	1.88	33,55 %	43.22	2.22	31,52 %	44.1	2.57	33,34 %
4300	0	42.13	1.92	35,44 %	43.59	2.21	34,47 %	44.4	2.58	35,58 %
4400	0	41.87	1.97	32,53 %	43.38	2.2	33,00 %	44.26	2.45	36,28 %
4500	0	41.73	2	31,03 %	43.31	2.19	32,62 %	44.2	2.47	35,50 %
4600	0	40.96	2	25,99 %	42.77	2.18	28,93 %	43.73	2.48	31,73 %
4700	0	40.49	2.01	23,21 %	42.3	2.1	26,96 %	43.35	2.43	29,67 %
4800	0	41.18	1.98	27,61 %	42.9	2.14	30,37 %	44.1	2.36	36,31 %
4900	0	40.46	2	23,16 %	42.23	2.15	25,91 %	43.4	2.22	32,85 %
5000	0	40.91	2	25,69 %	42.6	2.13	28,48 %	43.83	2.25	35,78 %
5100	0	40.64	2.14	22,56 %	42.3	2.25	25,16 %	43.52	2.23	33,62 %
5200	0	40.78	2.25	22,16 %	42.44	2.42	24,16 %	43.63	2.35	32,72 %
5300	0	40.91	2.21	23,25 %	42.52	2.41	24,71 %	43.65	2.52	30,65 %
5400	0	40.92	2.32	22,20 %	42.57	2.54	23,72 %	43.64	2.52	30,58 %
5500	0	41.28	2.32	24,12 %	42.91	2.53	25,75 %	43.87	2.64	30,78 %
5600	0	41.31	2.32	24,28 %	43	2.52	26,39 %	44.04	2.62	32,25 %
5700	0	41.51	2.34	25,21 %	43.28	2.55	27,82 %	44.27	2.64	33,75 %
5800	0	41.62	2.35	25,75 %	43.3	2.57	27,73 %	44.26	2.67	33,29 %
5900	0	41.13	2.32	23,30 %	42.9	2.49	26,10 %	43.92	2.58	31,86 %
6000	0	41.27	2.33	23,96 %	43	2.5	26,60 %	43.03	2.57	26,06 %
6100	0	41.11	2.35	22,89 %	42.78	2.51	25,19 %	43.75	2.58	30,64 %
6200	0	40.64	2.28	21,18 %	42.23	2.45	22,74 %	43.14	2.49	27,59 %
6300	0	41.15	2.24	24,24 %	42.71	2.41	25,81 %	43.54	2.46	30,62 %
6400	0	41.06	2.2	24,17 %	42.71	2.38	26,14 %	43.33	2.46	29,17 %
6500	0	40.67	2.18	22,30 %	42.27	2.34	24,02 %	43.11	2.43	28,07 %
6600	0	40.67	2.2	22,10 %	42.29	2.37	23,83 %	43.17	2.49	27,78 %
6700	0	40.62	2.18	22,05 %	42.33	2.35	24,26 %	43.19	2.49	27,90 %
6800	0	40.95	2.2	23,57 %	42.47	2.37	24,84 %	43.36	2.521	28,66 %
6900	0	40.66	2.15	22,56 %	42.28	2.35	23,98 %	43.18	2.53	27,40 %
7000	0	41.28	2.12	26,39 %	42.91	2.34	27,84 %	43.75	2.51	31,49 %
7100	0	40.73	2.04	24,16 %	42.34	2.27	25,17 %	43.42	2.45	29,90 %
7200	0	41.15	1.98	27,42 %	42.85	2.52	25,50 %	43.92	2.39	34,39 %
7300	0	41	1.88	27,90 %	42.74	2.12	29,55 %	43.68	2.31	33,67 %
