Ultrabredband 1000-6000MHz högeffekts 100W effektförstärkare

Ultra-Wideband 1000-6000MHz High-Power 100W effektförstärkare är en RF-modul. En enda modul kan täcka 1–6 GHz, vilket eliminerar behovet av traditionella flerbandsomkopplingskretsar, vilket avsevärt minskar systemstorleken och komplexiteten. Lämplig för scenarier som involverar frekvensagilitet, frekvenshopp eller bredbandsstörningar.

Skicka förfrågan

Produktbeskrivning

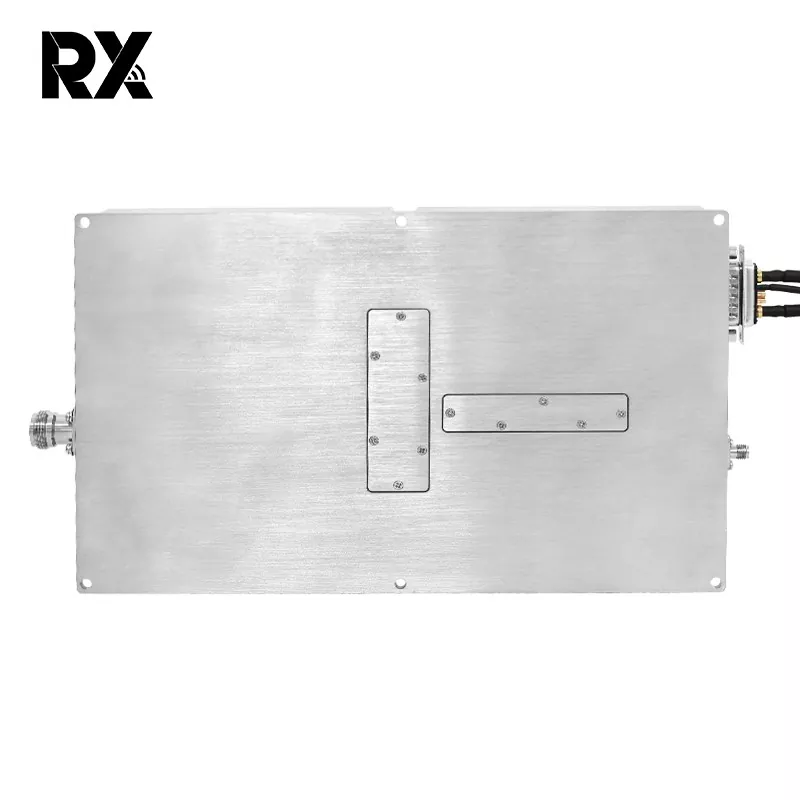

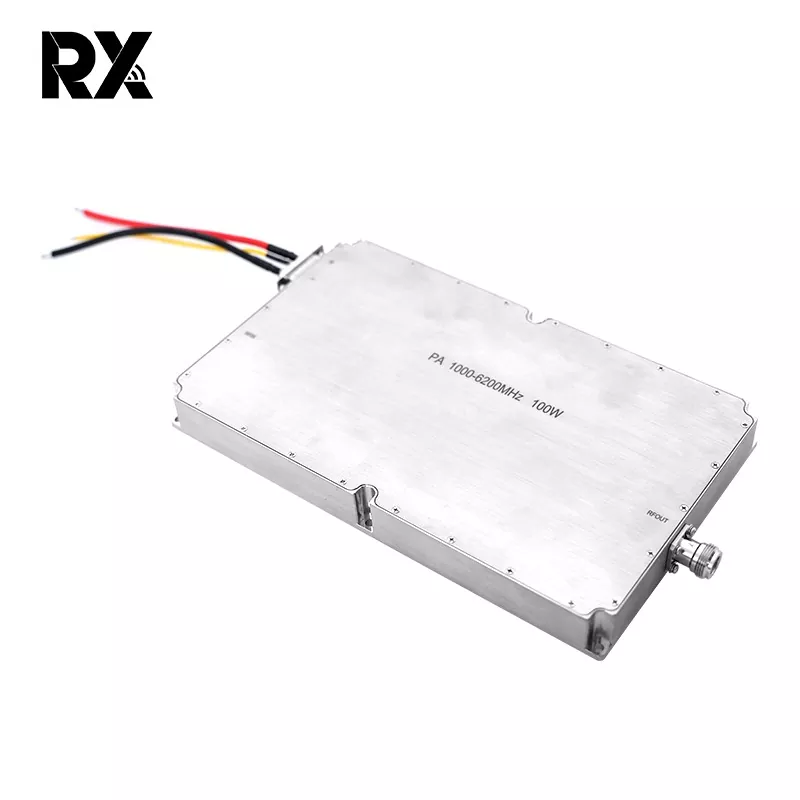

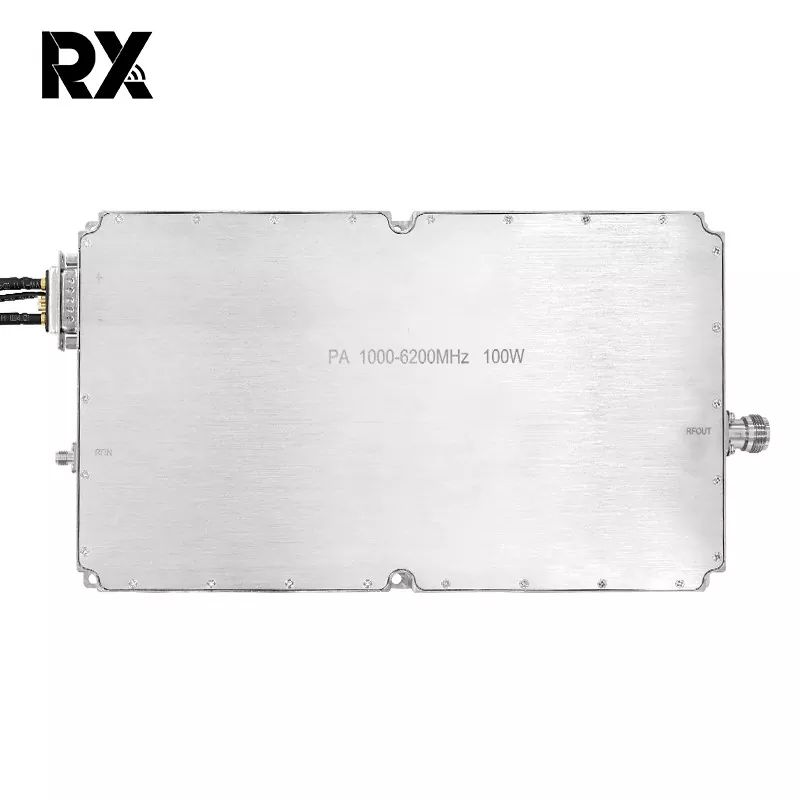

Ultrabredband 1000-6000MHz högeffekts 100W effektförstärkare

Denna modul använder GaN-teknik, vilket uppnår 30 % mindre värmeavledning än LDMOS vid motsvarande 100W effekt, uppnår verklig hög effekt och låg värmeavledning, vilket förlänger modulens livslängd. Dessutom har vi lagt till temperaturskydd, belastningsskydd, överspänningsskydd och överväxlingsskydd till kretskortet, vilket eliminerar behovet av externa skyddsfunktioner och ökar drifteffektiviteten avsevärt.

Till skillnad från konventionella smalbandsfrekvenser kräver ultrabredband (1000-6000MHz) högre tekniska och komponentkvalitetsstandarder för att uppnå sina ultrabredbandiga egenskaper med hög effekt och hög tillförlitlighet. Ultra-Wideband 1000-6000MHz 100W effektförstärkare har visat enastående prestanda i modern multibandskommunikation, EMC-testning, elektronisk krigföring och anti-drönarsystem.

Specifikation för 1000-6200MHz100W effektförstärkare（TC=25℃）

Inga.	Beskrivning	Symbol	Min	Typ		Max	Enhet	Anmärkning
1.	Driftsfrekvens	BW	1000			6200	MHz
2.	Ingångseffekt	Stift		2			dBm
3.	Uteffekt CW	Psat	50.5	51		52.5	dBm	Kontinuerlig våg
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Power Gain Flatness	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Ingång returförlust	S11		-15			dB
7.	Driftspänning	Vdc	28	28		32	V
8.	Aktuell förbrukning	A		17		21.5	A	@ Pout=110~180W
9.	RF-kontaktingång		SMA, hona

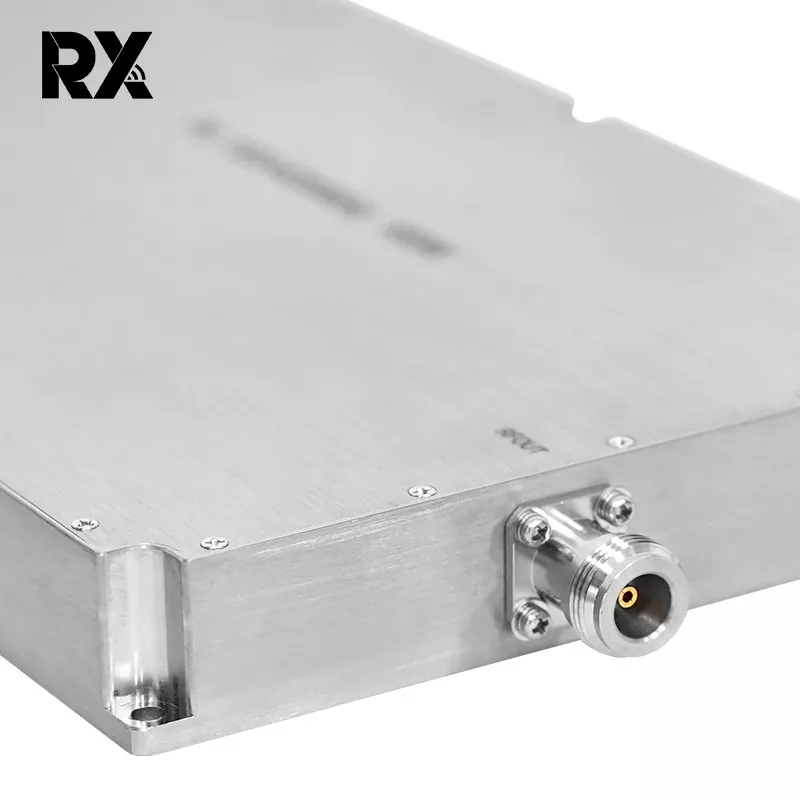

10.	RF-kontaktutgång		N, hona
11.	Vikt			1.9		2	Kg
12.	LängdBreddHöjd		25015025			mm
13.	Max ingångseffekt	PinMax	≤10			dBm

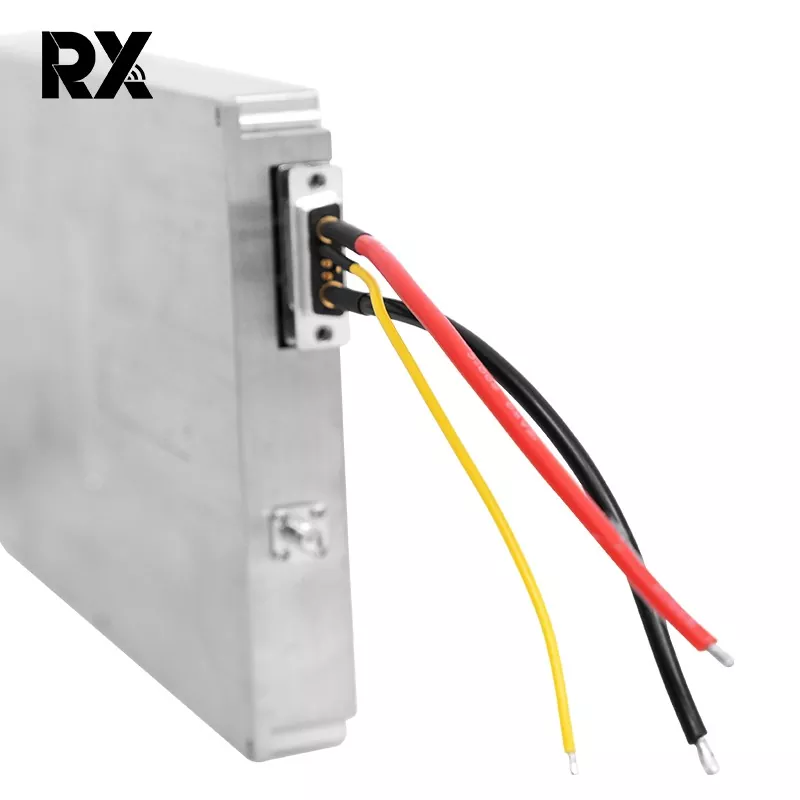

14.	Gränssnittsdefinition (7W2 hona)	VDD	A1		28V DC
		GND	A2		Jord
		Överströmsskydd	2		Normal drift :0V Överströmsskydd:+5V			Överströmsskydd@25A
		Övertemperaturskydd	2		Normal drift :0V Övertemperaturskydd: +5V			Övertemperatur
		Aktivera	3		5V~Vdd:ON 0V:AV			skydd @100℃
		GND	4		Jord
		Ange	5		Normal drift :0V Tillståndsskydd:+5V
