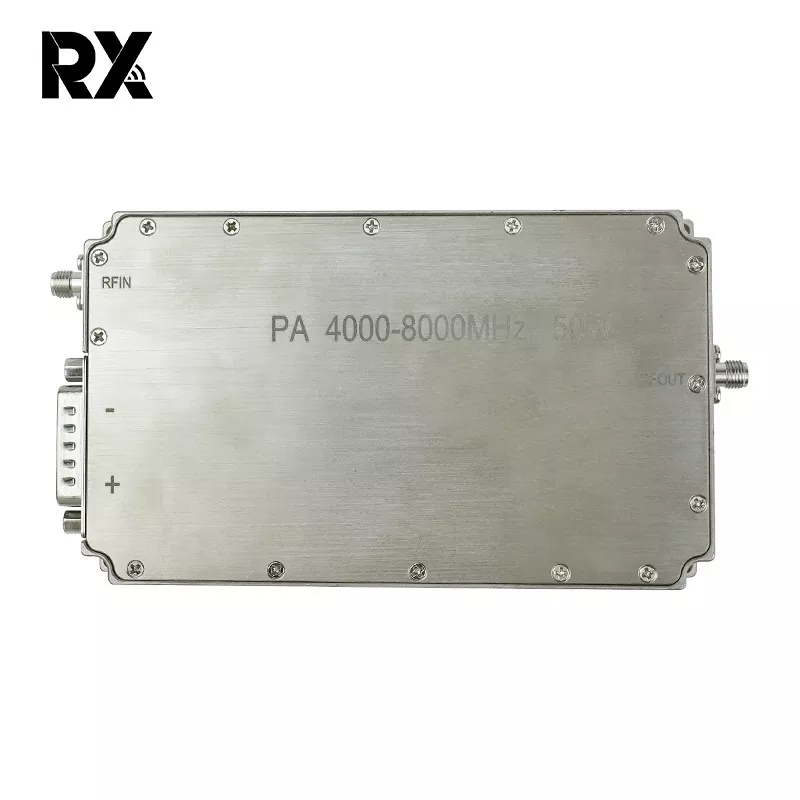

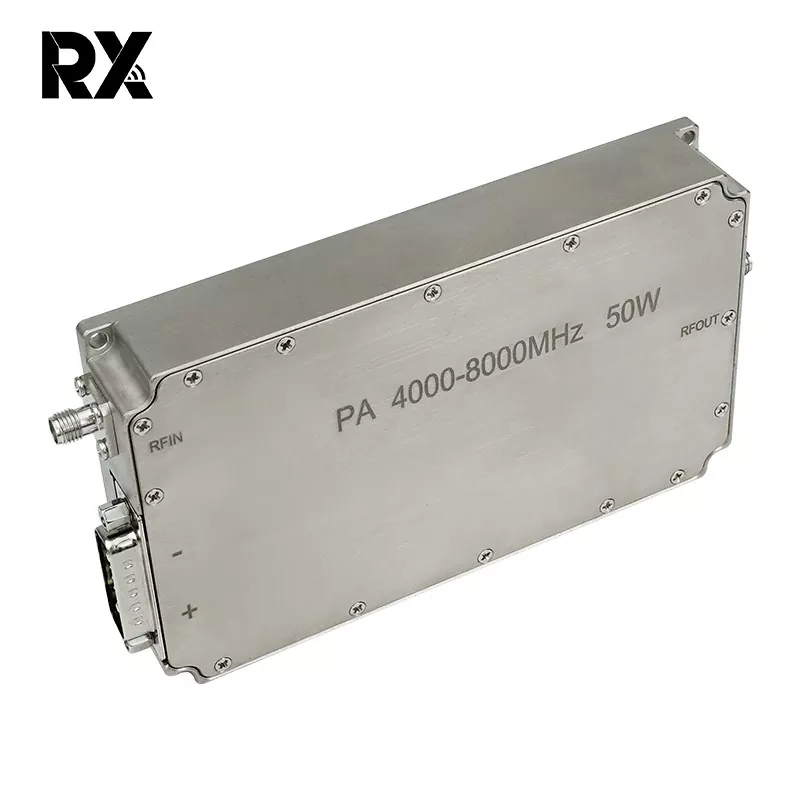

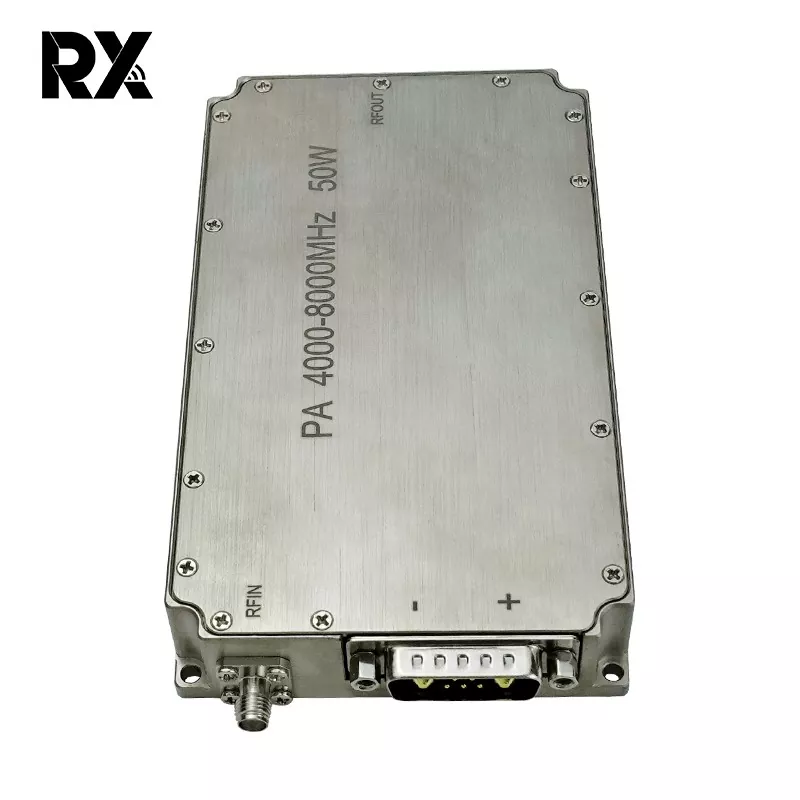

Ultrabredband C-band 4-8 GHz 50W effektförstärkare RF-system

Denna 50W bredbandseffektförstärkare är en högpresterande RF-modul designad för applikationer som kräver robust uteffekt över frekvensområdet 4GHz till 8GHz. Genom att använda avancerad GaN-teknik (Gallium Nitride) levererar den hög effekttäthet, utmärkt effektivitet och pålitlig linjäritet över en bred omedelbar bandbredd. Förstärkaren är konstruerad för stabilitet, hållbarhet och konsekvent prestanda i krävande miljöer.

Skicka förfrågan

Produktbeskrivning

Nyckelfunktioner

Bredbandsprestanda: Fungerar sömlöst över hela 4GHz till 8GHz (C-Band) spektrumet utan att behöva byta band.

Hög uteffekt: Ger en typisk mättad uteffekt på minst 50 Watt (47dBm) över bandet.

Hög förstärkning: Har en typisk liten signalförstärkning på 50dB (minst), vilket säkerställer effektiv signalförstärkning från källor med låg effekt.

Utmärkt förstärkningsplanhet: Bibehåller överlägsen förstärkningsplanhet på typiskt ±1,5dB över hela frekvensområdet för enhetlig prestanda.

Hög effektivitet: Innehåller högeffektiv design, som vanligtvis uppnår 30 % Power Added Efficiency (PAE), vilket minskar termisk belastning och DC-strömförbrukning.

Robust linjär prestanda: Erbjuder hög 1dB komprimeringspunkt (OP1dB) vanligtvis > 47dBm, vilket stöder både linjär och mättad förstärkning för olika moduleringsscheman.

Integrerat skydd och kontroll: Innehåller omfattande säkerhetsfunktioner: omvänd spänningsskydd, övertemperaturavstängning och utgångsöverbelastning / VSWR-skydd. Standard analogt gränssnitt för förspänningskontroll, aktivera/avaktivera (TTL) och statusövervakning.

Termisk hantering: Designad med ett effektivt kylsystem för basplattan för att säkerställa tillförlitlig drift under full belastning. Temperaturområde för drifthölje: -40°C till +85°C.

Robust konstruktion: Inrymd i en robust, hermetiskt försluten metallförpackning för överlägsen avskärmning och motståndskraft mot miljön, lämplig för militära, rymd- och industriella tillämpningar.

Inga.	Beskrivning	Symbol	Min	Typ	Max	Enhet	Anmärkning
1.	Driftsfrekvens	BW	4000		8000	MHz
2.	Ingångseffekt	Stift		0		dBm
3.	Uteffekt CW	Psat	47	48.5	49.5	dBm	Kontinuerlig våg
4.	Power Gain	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Power Gain Flatness	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Liten SignalGain	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Liten SignalGain planhet	△G		±2		dB	@ Pin=-5dBm
8.	Ingång returförlust	S11		-15		dB
9.	Driftspänning	Vdc	28	28	32	V
10.	Aktuell förbrukning	A		6	8	A	@ Pout=50~90W
11.	Arbetstemperatur		-40℃~+50℃
12.	RF-kontaktingång		SMA, hona
13.	RF-kontaktutgång		SMA, hona
14.	Vikt			0.439	0.50	Kg
15.	LängdBreddHöjd		1348022			mm
16.	Ingångseffekt	PinMax	-5		5	dBm

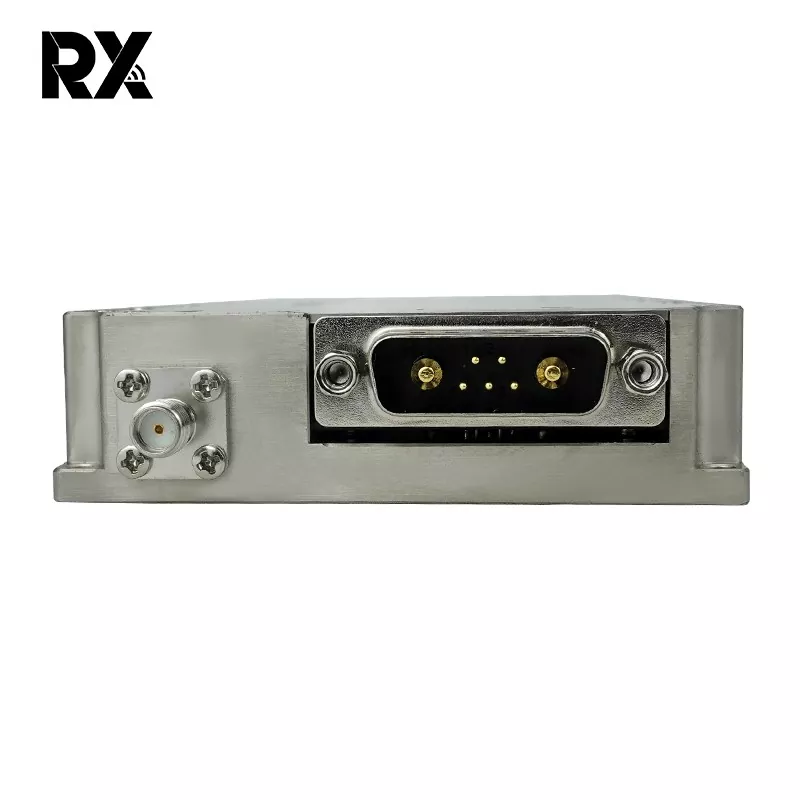

17.	Gränssnittsdefinition (7W2 hona)	VDD	A1	Jord
		GND	A2	28V DC
		Aktuellt sinne	1	Analog spänning i förhållande till modulens ström@100mV/A
		Temp Sense	2	Analog spänning i förhållande till modulens temperatur @ 10mV/℃
		Aktivera	3	Aktivera förstärkare			Aktivering av förstärkare: TTL Logic High（3.3V） (Internt Drag-Låg)
		GND	4	Jord
	Övergripande dimension	Notera: 1、 De övergripande måtten är endast för referens； 2、 Storleken kan på lämpligt sätt ökas eller minskas enligt kundens krav； 3、 Positionerna för ingångsgränssnittet, utgångsgränssnittet och strömförsörjningsgränssnittet kan ändras enligt kundernas faktiska behov;
